Введение в CubeSat

Что такое CubeSat

CubeSat - это малый спутник, построенный по стандартному модульному формату. Идея CubeSat появилась для того, чтобы сделать разработку спутников более доступной для университетов, исследовательских лабораторий, образовательных организаций и небольших инженерных команд.

В отличие от больших космических аппаратов, CubeSat имеет компактный размер, стандартизированную конструкцию и может использовать готовые электронные модули. Благодаря этому такие спутники стали популярны в образовании, научных экспериментах, тестировании новых технологий и демонстрационных миссиях.

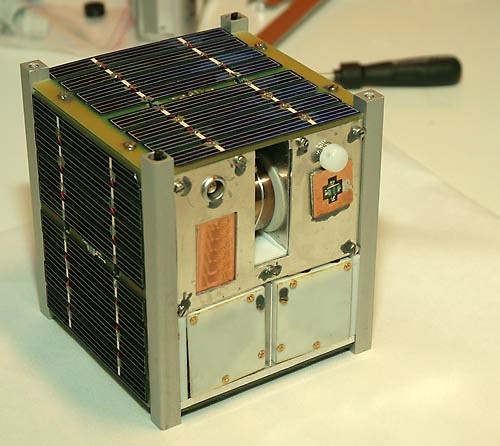

Фото для вставки: «реальный CubeSat крупным планом на выставочном или лабораторном стенде». Ищите по запросам: «CubeSat close-up», «CubeSat engineering model», «CubeSat in lab».

CubeSat можно представить как миниатюрную инженерную платформу, внутри которой объединяются разные подсистемы:

• бортовой компьютер;

• система питания;

• датчики;

• система связи;

• полезная нагрузка;

• программное обеспечение;

• наземная станция для приема данных.

Именно поэтому CubeSat хорошо подходит для обучения: он позволяет изучать не одну отдельную тему, а сразу целую систему, где электроника, программирование, механика и связь работают вместе.

Что такое формат 1U

Базовый размер CubeSat называется 1U.

Формат 1U означает один стандартный кубический модуль размером примерно: 10 x 10 x 10 см.

Буква U происходит от слова Unit, то есть «единица» или «модуль».

Фото для вставки: «наглядный размер CubeSat 1U (10x10x10 см) рядом с линейкой, ладонью или другим знакомым объектом масштаба».

На основе 1U могут строиться более крупные форматы:

Форматы CubeSat

Формат	Примерный размер	Описание
1U	10 x 10 x 10 см	Один базовый модуль
2U	10 x 10 x 20 см	Два модуля 1U
3U	10 x 10 x 30 см	Три модуля 1U
6U	20 x 10 x 30 см	Более крупная исследовательская платформа
12U	20 x 20 x 30 см	Расширенный формат для сложных миссий

В нашем образовательном наборе используется формат 1U, потому что он компактный, удобный для сборки, подходит для 3D-печати корпуса и позволяет разместить основные электронные компоненты внутри ограниченного пространства.

Такой формат помогает ученику понять один из главных принципов инженерии космических систем: каждый компонент должен быть установлен осмысленно, потому что место, питание и масса всегда ограничены.

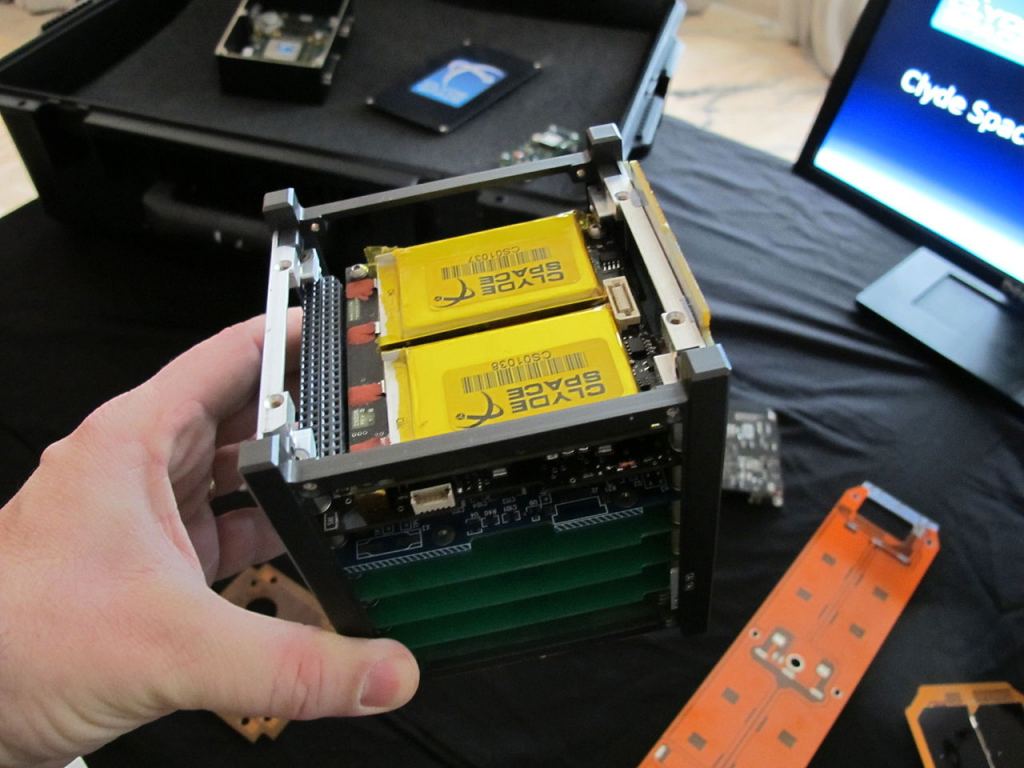

Фото для вставки: «внутреннее расположение модулей в CubeSat: плата, кабели, питание, датчики». Лучше брать фото с видимой плотной компоновкой.

Где используются CubeSat

CubeSat используются в разных областях.

Образование

Университеты, школы и инженерные кружки используют CubeSat для изучения электроники, программирования, датчиков, радиосвязи и основ космической инженерии.

Научные эксперименты

CubeSat могут применяться для измерения параметров окружающей среды, изучения атмосферы, магнитного поля Земли, радиосигналов и других физических явлений.

Тестирование технологий

Компании и исследовательские команды используют CubeSat для проверки новых компонентов, датчиков, камер, систем связи, алгоритмов управления и программного обеспечения.

Дистанционное зондирование

Некоторые CubeSat оснащаются камерами и другими сенсорами для наблюдения Земли, мониторинга природных процессов, сельского хозяйства, климата и инфраструктуры.

Связь и телеметрия

CubeSat могут передавать данные на наземные станции, что позволяет изучать принципы радиосвязи, пакетной передачи данных и работы телеметрических систем.

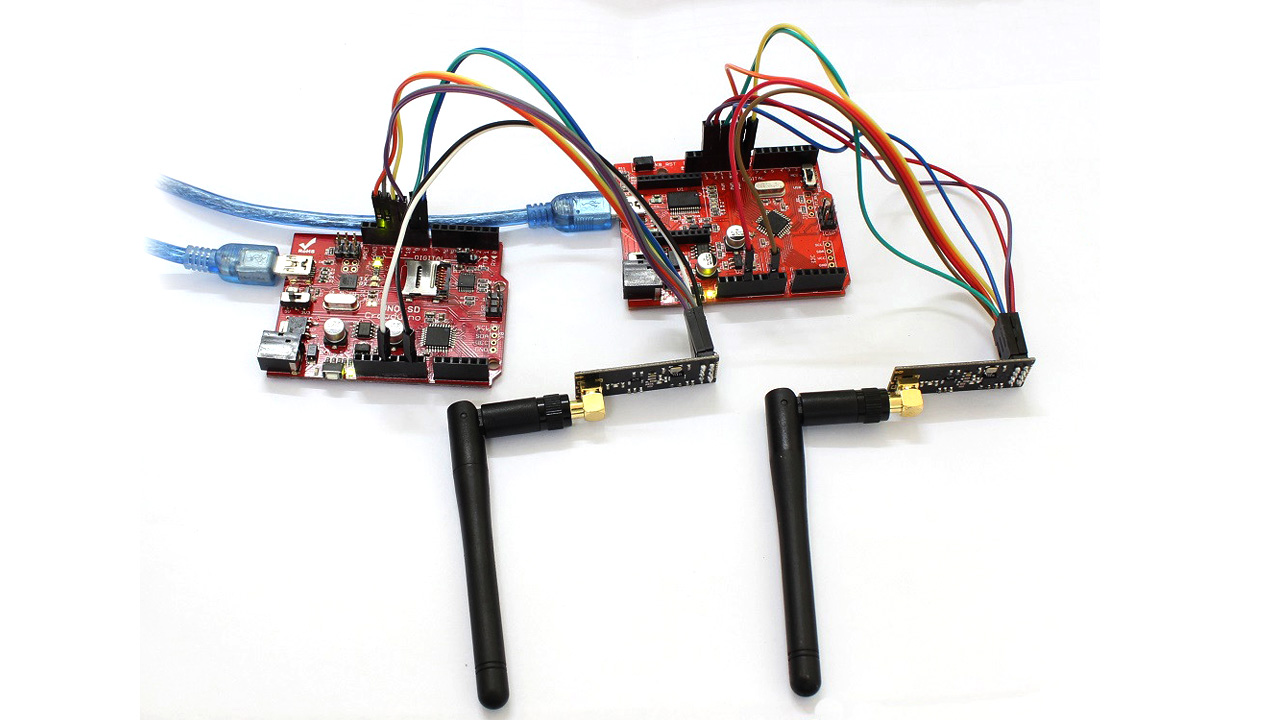

Фото для вставки: «ноутбук/ПК + антенна или радиомодуль + график телеметрии». Ищите что-то, что визуально показывает связку спутник-земля.

Почему CubeSat удобен для обучения

CubeSat удобен для обучения, потому что он объединяет несколько инженерных направлений в одном проекте.

В процессе работы с набором ученик знакомится с такими темами, как:

• основы микроконтроллеров;

• подключение датчиков;

• работа с интерфейсами I2C, SPI и UART;

• сбор данных с датчиков;

• запись телеметрии на карту памяти;

• передача данных на наземную станцию;

• проектирование корпуса;

• сборка электронного устройства;

• отладка ошибок;

• анализ полученных данных.

Главное преимущество CubeSat как образовательного проекта - это системное мышление.

Ученик видит не отдельный датчик, который просто выводит температуру в Serial Monitor, а полноценную модель спутника, где каждый модуль выполняет свою роль. Даже если устройство не запускается в космос, оно позволяет понять, как устроены реальные спутниковые системы на базовом уровне.

Образовательный CubeSat помогает ответить на важные инженерные вопросы:

• как устройство получает данные;

• как оно сохраняет данные;

• как оно передает данные;

• как оно питается;

• как разные модули взаимодействуют друг с другом;

• как проверить, что система работает правильно;

• как найти ошибку, если система не работает.

Это делает CubeSat хорошей платформой для практического STEM-обучения.

Фото для вставки: «учебная аудитория или кружок, где студенты/школьники собирают электронику CubeSat на столах».

Чем отличается настоящий космический CubeSat от учебного макета

Важно понимать, что образовательный CubeSat и настоящий космический CubeSat - это не одно и то же.

Настоящий космический аппарат должен выдерживать запуск ракеты, вибрации, перепады температуры, вакуум, радиацию и строгие требования безопасности. Его компоненты проходят испытания, а конструкция должна соответствовать требованиям запускающей организации.

Учебный CubeSat не предназначен для запуска в космос. Его задача другая: показать основные принципы работы спутниковой системы в безопасном и доступном формате.

Сравнение настоящего и учебного CubeSat

Настоящий CubeSat	Учебный CubeSat
Предназначен для запуска в космос	Предназначен для обучения
Проходит строгие испытания	Используется в классе, лаборатории или кружке
Использует более надежные компоненты	Использует доступные образовательные модули
Работает в условиях космоса	Работает на Земле
Имеет реальные миссионные задачи	Имитирует спутниковую миссию
Требует сложной сертификации	Подходит для практических занятий

Несмотря на отличия, учебный CubeSat сохраняет главную идею настоящего спутника: это компактная система, в которой есть питание, вычисления, датчики, связь и полезная нагрузка.

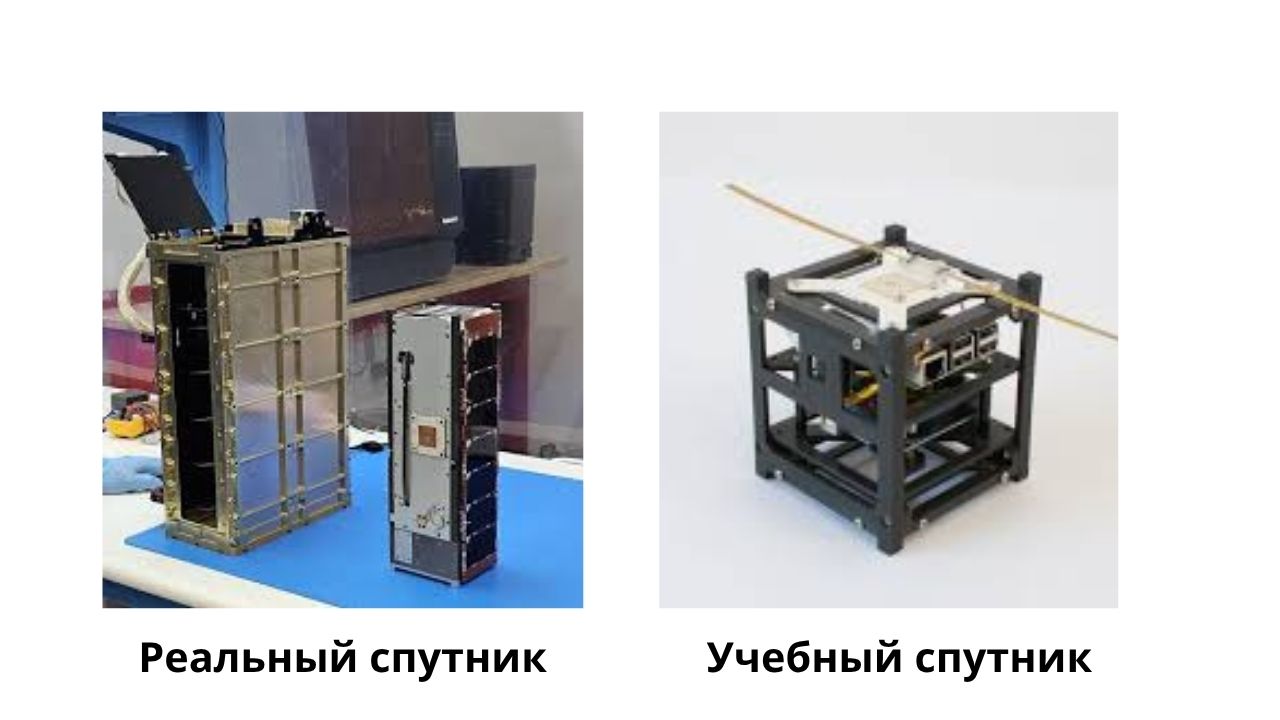

Фото для вставки: «сравнение двух вариантов: flight model vs educational prototype». Можно сделать коллаж из двух изображений.

Поэтому такой макет можно использовать как первый шаг к изучению космической инженерии, робототехники, embedded-разработки и системного проектирования.

Наш образовательный набор CubeSat 1U

Наш набор CubeSat 1U - это учебная инженерная платформа, которая помогает ученикам понять, как устроен малый спутник и как взаимодействуют его основные подсистемы.

Набор не является настоящим космическим аппаратом и не предназначен для запуска в космос. Его цель - обучение через практическую сборку, подключение компонентов, программирование и анализ данных.

С помощью набора ученик сможет:

• собрать корпус CubeSat формата 1U;

• установить электронные компоненты внутри корпуса;

• подключить датчики и модули связи;

• загрузить программу на микроконтроллер;

• получать данные с датчиков;

• сохранять телеметрию;

• передавать данные на наземную станцию;

• анализировать работу системы;

• выполнять учебные миссии.

Набор можно использовать на занятиях по робототехнике, электронике, программированию, физике, информатике и инженерному проектированию.

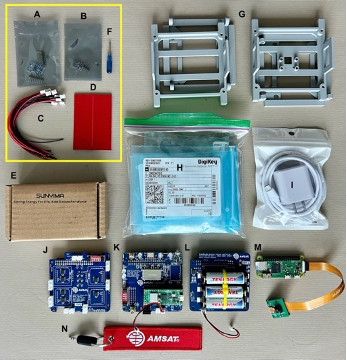

Фото для вставки: «разложенный комплект: корпус 1U, платы, датчики, провода, крепеж, инструменты».

Что изучает ученик через этот набор

Работая с образовательным CubeSat 1U, ученик изучает не только отдельные компоненты, но и полный цикл создания инженерной системы.

1. Механику и конструкцию

Ученик узнает, как устроен корпус CubeSat, как размещаются компоненты внутри ограниченного объема и почему важно учитывать размеры, крепления и доступ к разъемам.

2. Электронику

Ученик учится подключать датчики, модули питания, индикаторы, карту памяти и модуль связи. Также он знакомится с базовыми принципами питания, общих линий GND и правильного подключения сигналов.

3. Интерфейсы связи

В наборе используются разные способы обмена данными между модулями:

• I2C - для подключения датчиков;

• SPI - для модулей памяти или радиосвязи;

• UART - для GPS-модуля или отладки;

• GPIO - для светодиодов, кнопок и звуковой индикации.

4. Программирование

Ученик пишет и загружает код на микроконтроллер, получает данные с датчиков, обрабатывает их и выводит результат в Serial Monitor или на наземную станцию.

5. Телеметрию

Телеметрия - это данные о состоянии системы. Например:

• температура;

• давление;

• влажность;

• ускорение;

• ориентация;

• координаты;

• состояние питания;

• статус записи на карту памяти;

• статус связи.

Через телеметрию ученик понимает, как спутник «сообщает» о своем состоянии.

6. Наземную станцию

Наземная станция принимает данные от CubeSat. В учебном наборе это может быть второй микроконтроллер, компьютер, Serial Monitor, веб-интерфейс или простая программа для отображения телеметрии.

7. Отладку и поиск ошибок

В реальной инженерии устройство почти никогда не работает идеально с первого раза. Ученик учится проверять подключение, читать логи, искать ошибки в коде, тестировать датчики и понимать, почему система работает неправильно.

Это один из самых важных навыков, потому что инженерия без отладки - это просто вера в чудо с проводами.

Итог

CubeSat 1U - это компактная модель спутниковой системы, которая хорошо подходит для практического обучения.

Через этот набор ученик знакомится с основами космической инженерии, embedded-систем, электроники, программирования, датчиков, телеметрии и беспроводной передачи данных.

Главная цель набора - не просто собрать красивый куб, а понять, как работает инженерная система: от питания и датчиков до программного обеспечения и передачи данных на наземную станцию.

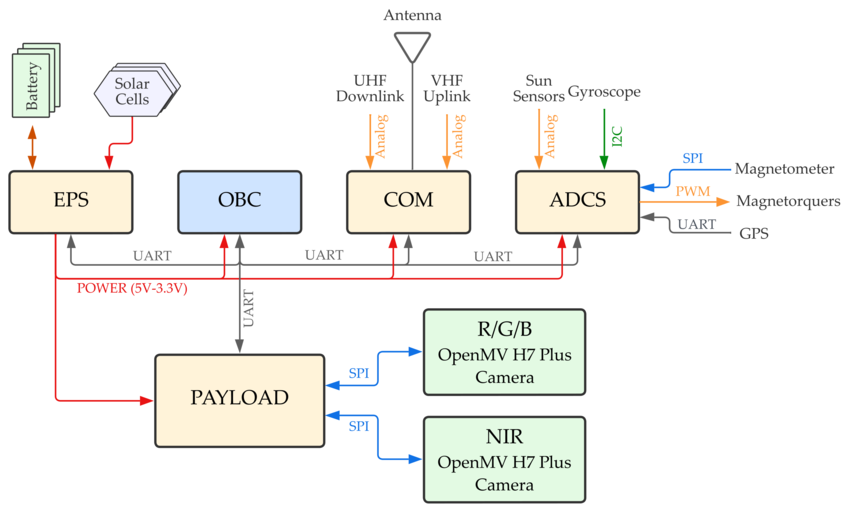

Фото/иллюстрация для вставки: «простая блок-схема: питание -> контроллер -> датчики/память/связь -> наземная станция». Подойдет и векторная схема.
